실린더 위치 유지 불량

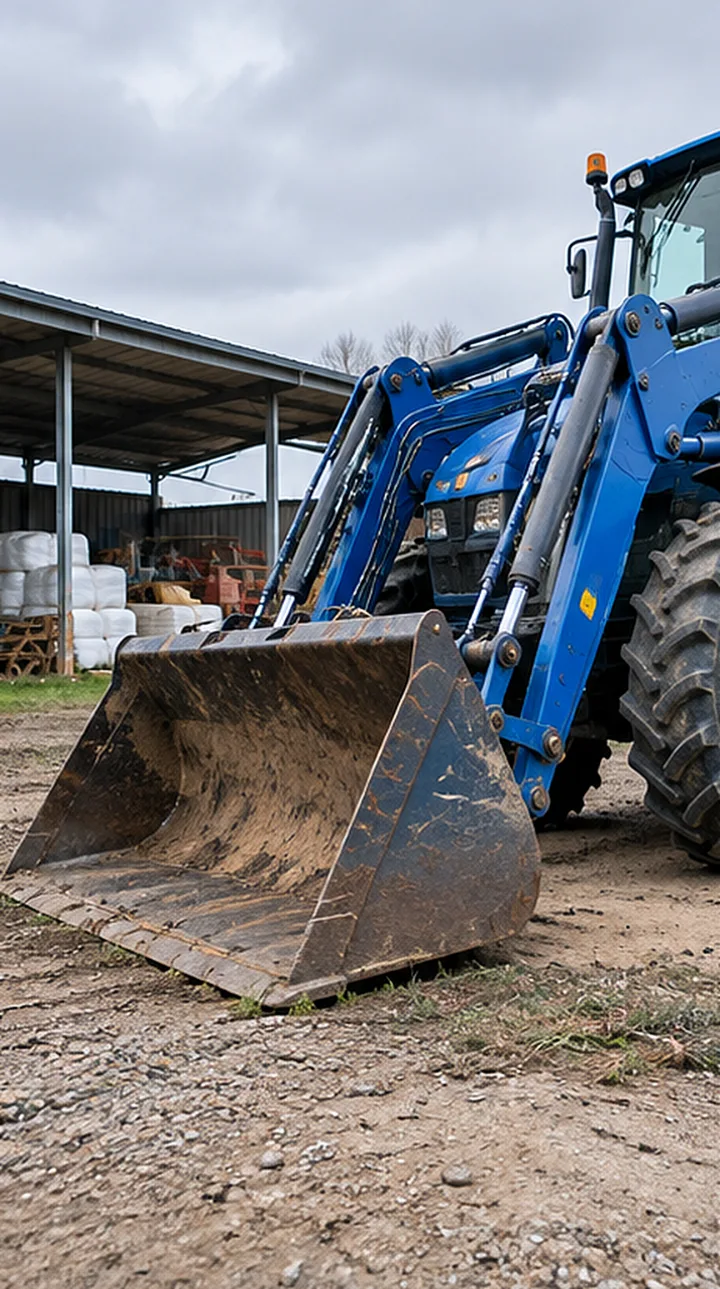

작업기가 저절로 내려앉는다
로더나 작업기를 올린 채 자리를 비우면 서서히 내려갑니다. 실린더 쪽 유압이 조금씩 새기 때문입니다.
DOUBLE PILOT CHECK VALVE · 특허 제10-2542118호
유압 실린더가 내려앉는다면,
누유그만이 잡습니다
트랙터·굴삭기·지게차의 실린더가 저절로 밀리는 문제를 더블 파일럿 체크밸브로 막습니다. 1990년부터 실린더와 밸브를 만들어 온 대구 BHsystem이 직접 설계하고 깎습니다.
규격이 헷갈리면 전화 053-357-35741990설립 · 실린더·밸브 제조
350 bar최대 사용 압력
PF 1/4·3/8·1/2포트 규격
특허2단 분리형 더블체크밸브

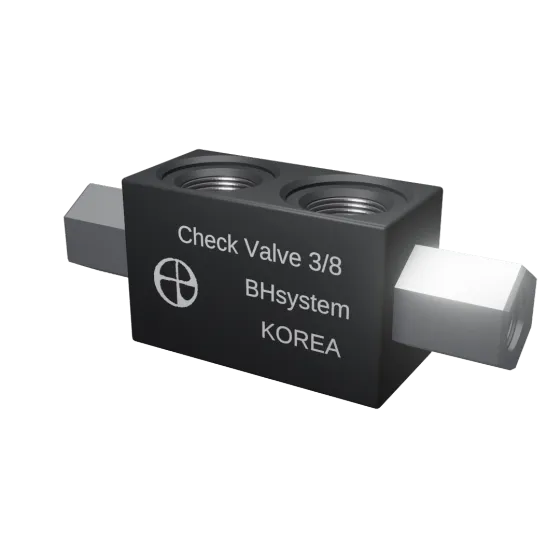

FIG.1 · 360° VIEW
SHEET 02 · 현장의 증상
이런 문제를 겪고 계신가요
유압 실린더 누유는 단순한 불편이 아닙니다. 그대로 두면 장비 수명이 줄고 안전사고로 이어질 수 있습니다.
하중 고정 실패

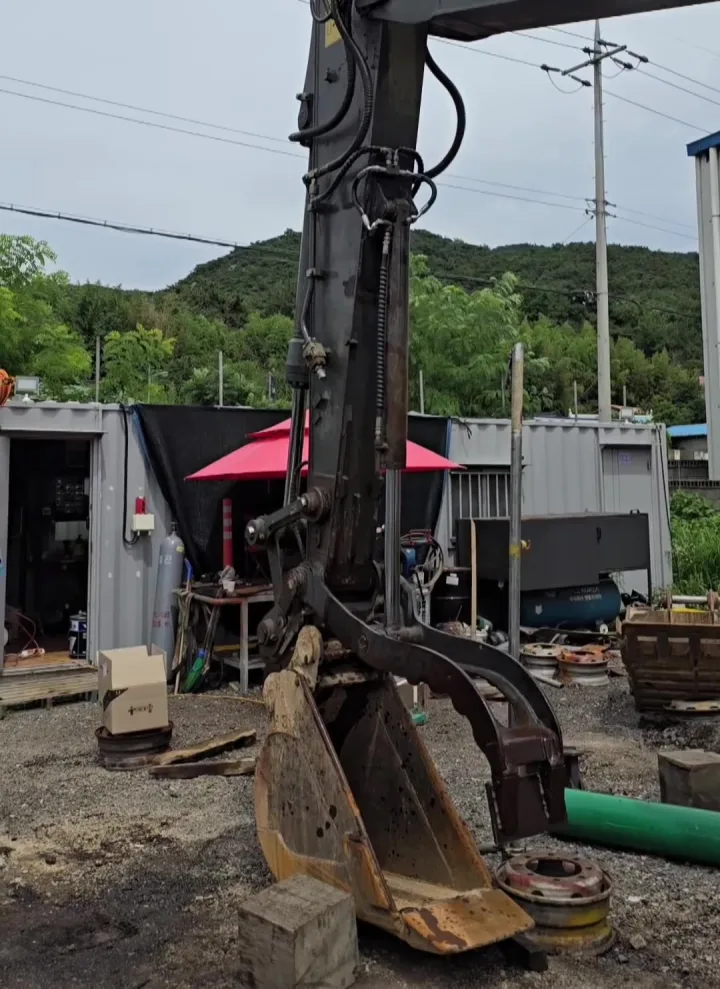

집게가 의도치 않게 열린다
중립 상태에서 집게 실린더가 풀려 작업물이 떨어집니다. 하중이 걸리면 안전사고로 이어질 수 있습니다.
리프트 높이 유지 불량

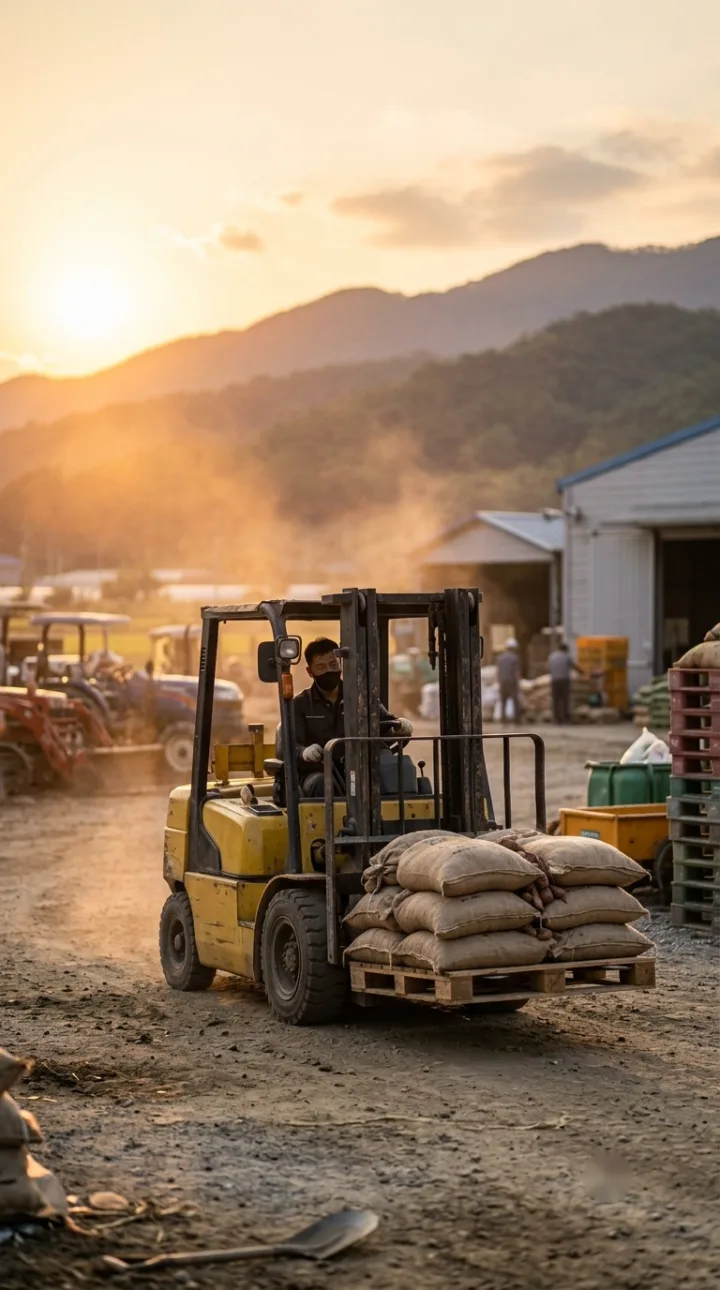

리프트가 천천히 내려간다
화물을 든 채 멈춰도 리프트가 조금씩 내려갑니다. 실린더 씰 마모나 컨트롤 블록 누유가 주요 원인입니다.
폐기를 고민하던 장비, 밸브 하나로 다시 쓸 수 있습니다.
어떻게 막는지 보기SHEET 03 · 작동 원리
문 두 개가 기름을 가둡니다
어려운 회로도 없이 세 장면으로 보세요. 버튼을 누르면 장면이 바뀝니다.
- 01전진·후진 모두 차단실린더 양쪽 라인을 함께 막아 위치를 유지합니다.
- 02파일럿 압력이 있을 때만 개방레버를 조작할 때만 문이 열리고 평소에는 닫혀 있습니다.
- 03국산화 특허 기술수입품에 의존하던 더블 파일럿 체크밸브를 국내에서 제조합니다.
- 04다양한 장비 호환트랙터·굴삭기·지게차 등 유압 실린더가 있는 장비에 적용합니다.
- 05기존 배관 그대로 장착실린더와 컨트롤 밸브 사이 배관에 직결합니다.
SHEET 04 · 규격
규격과 사양
배관 포트에 맞는 모델을 고르면 됩니다. 장비 모델과 실린더 사양을 알려주시면 맞는 규격을 안내해 드립니다.
BHDPC 3/8 A · L64 × S30 × H40 · L1 110
| 모델 | 포트 | 유량 |
|---|---|---|
| BHDPC 1/4 A | PF 1/4 | 20 L/min |
| BHDPC 3/8 A | PF 3/8 | 30 L/min |
| BHDPC 1/2 A | PF 1/2 | 60 L/min |
| BHDPC 3/8 B | M18 × P1.5 | 30 L/min |
최대 사용 압력350 bar
사용 온도-20 ~ 100 ℃
재질탄소강
포트V1 V2 C1 C2
특허10-2542118
제조대구 · 한국
치수는 BHDPC 3/8 A 기준입니다. 다른 모델 치수는 전화로 안내해 드립니다.
SHEET 05 · 영상
영상으로 보는 누유그만
지게차 틸트 편20초 · 마스트 숙여짐과 해결

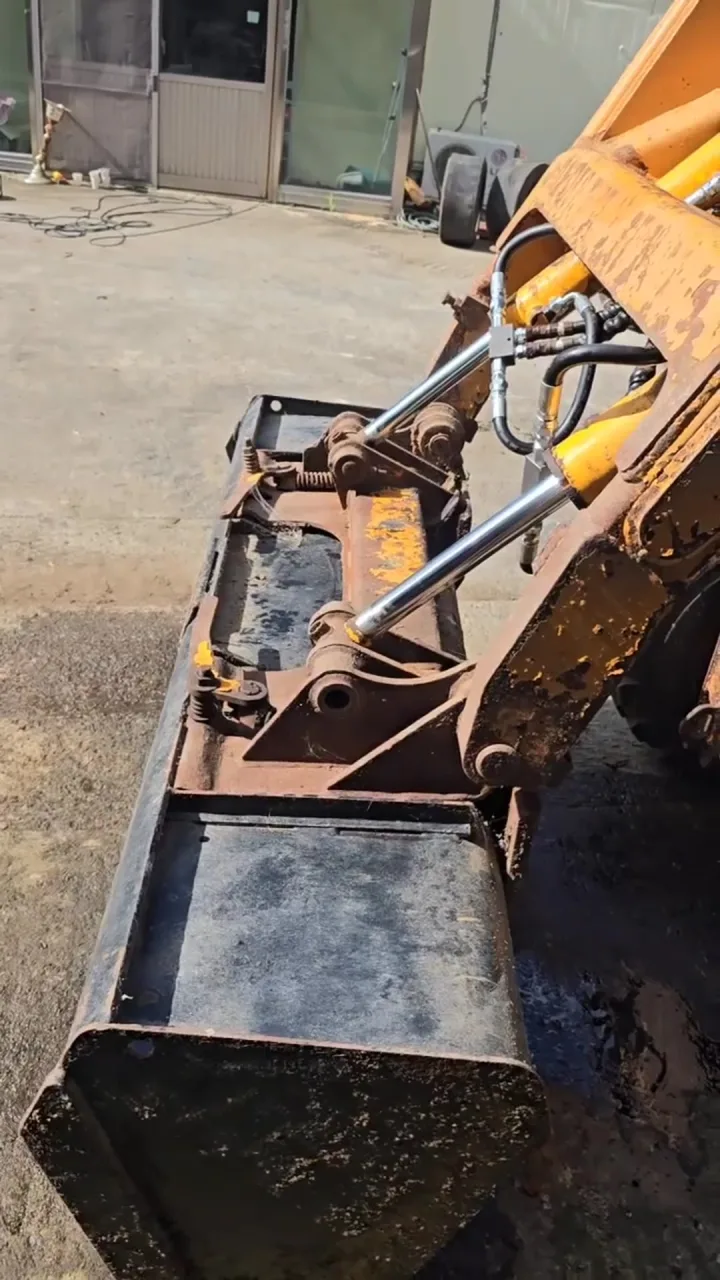

로더 · 베일집게 편20초 · 처짐과 해결

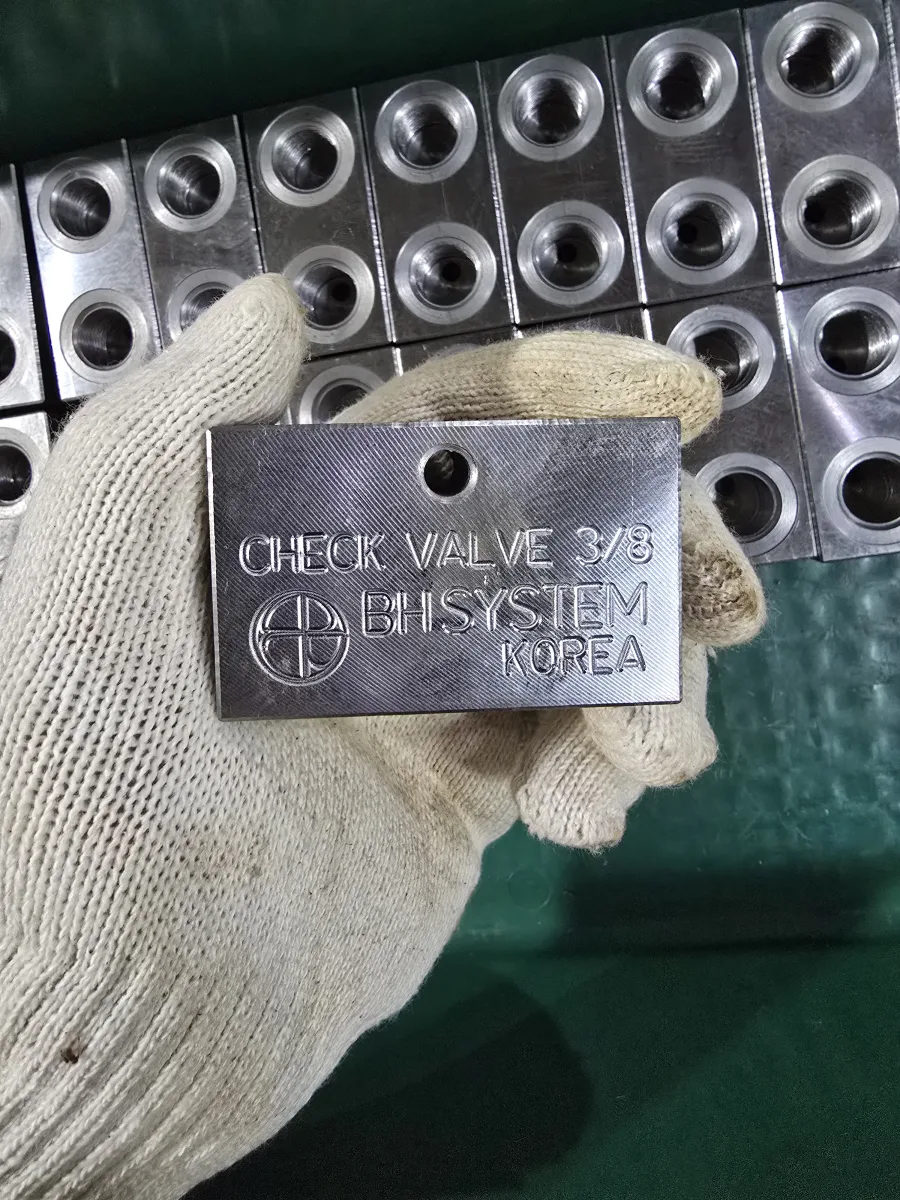

만든 사람이 직접20초 · 가공 현장
티저20초 · 올린 그 자리 그대로
SHEET 07 · 회사 소개
35년 현장 기술이 만든 신뢰
1990년 이레정밀로 시작해 농기계용 실린더, 후크, 밸브를 만들어 왔습니다. 2017년 비에이치시스템으로 이름을 바꾸고, 수입품에 기대던 더블 파일럿 체크밸브를 국산화했습니다.대표 김현표
- 1990이레정밀 설립, 농기계용 실린더·후크·밸브 제조로 출발
- 2017비에이치시스템(BHsystem)으로 상호 변경
- 2017~더블 파일럿 체크밸브 제조 기술 축적, 국산화
- 현재발명특허 「2단 분리형 더블체크밸브」 제10-2542118호 등록 · 우수기술기업 인증

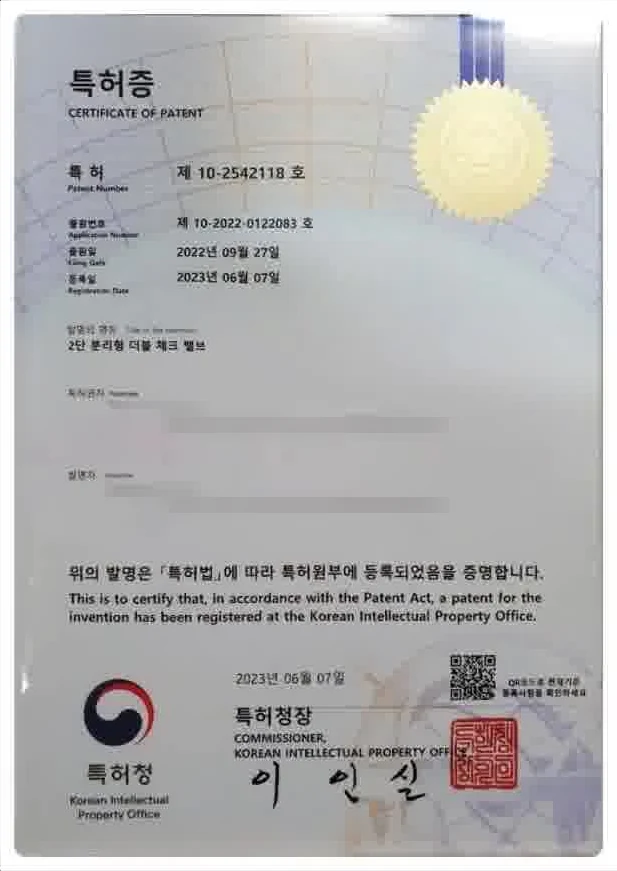

CERTIFICATE · 특허청 등록
발명특허 제10-2542118호
「2단 분리형 더블체크밸브」
- 출원번호
- 10-2022-0122083
- 출원일
- 2022.09.27
- 등록일
- 2023.06.07
- 권리자
- 비에이치시스템(BHsystem)
특허 등록
우수기술기업 인증 · 농기계 실린더 고정용 2단 체크밸브 제조 기술
SHEET 08 · 기술 블로그
현장에서 바로 쓰는 기술 정보
SHEET 09 · 협업 제안
함께 성장할 파트너를 찾습니다
35년 넘게 쌓은 기술을 바탕으로 여러 분야의 파트너와 협력합니다. 어떤 형태의 협업이든 열어 두고 검토합니다.
정비소 파트너
- 부품 공급가 할인
- 기술 지원
- 공동 마케팅
부품 유통 파트너
- 독점 공급 협의
- 물량 할인
- 영업 자료 지원
OEM 제조 파트너
- 맞춤 사양 개발
- 장기 공급 계약
- 공동 개발
콘텐츠·교육 협업
- 기술 자료 제공
- 공동 콘텐츠 제작
- 전문가 인터뷰
누유그만과 함께 수익을 만드세요
수리비를 아끼는 것도 수익입니다. 체크밸브 하나로 장비를 더 오래 쓰세요.
SHEET 10 · 문의
누유그만은 네이버 스마트스토어에서
규격을 고르고 바로 주문하세요. 장비에 맞는 규격이 헷갈리면 사진이나 증상을 알려주세요. 맞는 규격과 장착 위치를 설명해 드립니다.
053-357-3574 평일 09:00 ~ 18:00
